PREZENTARE KIT

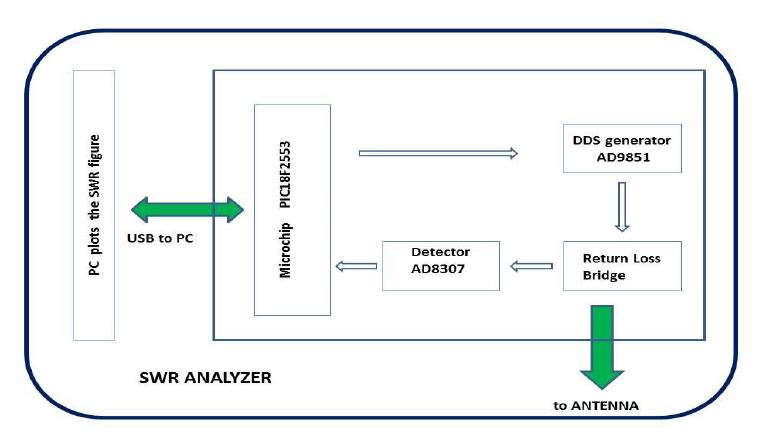

Schema bloc / funcţionare
  • Funcţionarea analizorului se bazează pe compararea rezistenţei antenei (necunoscută) cu valoarea standard de 50 ohmi. Compararea se realizează cu o punte rezistivă la care unul din braţe este chiar antena. Puntea este alimentată de la un generator de radiofrecvenţă DDS (Direct Digital Synthesizer) AD9851. Semnalului rezultat este amplificat, detectat şi transformat în dB de circuitul specializat AD8307 configurat ca detector/comparator diferenţial.
  • Microcontrolerul PIC18F2553 contolează generatorul de semnal DDS, preia semnalul de la detector, realizează funcţia de ADC (Analog to Digital Converter) şi formatează semnalul pentru interfaţa USB.
  • Semnalul transmis pe portul USB este prelucrat de un software dedicat ce calculează SWR-ul şi afişează sub forma grafică valorile măsurate de analizor.
